單根微針顯微力學測試機抗壓速度是多少?

點擊次數:34 更新時間:2025-10-17

單根微針顯微力學測試機是通過在CCD顯微鏡下對單根微針以1mm/min的速度向下施加壓力使其產生抗壓力或抗彎曲力或穿刺力,并且衡翼試驗機軟件實時采集力-位移數據,繪制應力-應變曲線,從而量體位移數據,繪制應力-應變曲線,從而精準測量出其穿刺力、抗壓力,抗彎曲力、斷裂力、彈性模量、剛度及疲勞性能等力學性能參數,同時也可以對其他微小的材料進行拉伸,壓縮,彎曲,剪切,剝離,撕裂,穿刺等多種力學性能測試,兼容單針或整片陣列測試,廣泛應用于生物醫學材料研發領域。

單根微針顯微力學測試機應用場景:

主要用于微針導入儀、納米微針設備等醫療器材的研發與質量控制,確保微針在皮膚穿刺、藥物輸送等場景中的力學性能穩定性。

單根微針顯微力學測試機核心功能

穿刺力測試:模擬微針穿透皮膚或模擬材料(如硅膠、豬皮)的過程,測量所需最小作用力。

斷裂強度測試:通過垂直施壓至微針斷裂,記錄臨界力值并生成位移-應力曲線。

彈性模量測試:評估微針的彈性變形能力(抗彎剛度),計算側向施壓下的形變參數。

疲勞性能測試:循環加載(高4Hz頻率)模擬多次使用后的力學性能衰減。

單根微針的具體測試方法:

針對單根微針(如單根空心多晶硅微針、棱形硅微針、金屬微針等),測試機的操作流程及方法如下:

1.樣品裝載與固定:

將單根微針(如空心多晶硅微針)裝載到測試平臺上,通過夾子或專用夾具固定,確保微針軸向與加載方向一致(垂直于基底面)

2.力的施加與監控:

使用高精度力傳感器對單根微針的施加持續增大的垂直力(或軸向力),加載速度可調節(如0.001~300mm/min,)

3.斷裂判定與數據記錄:

當微針斷裂時,測試機自動記錄斷裂瞬間的最大力值(即斷裂力),同時輸出力-位移曲線,用于分析微針的變形過程(如彈性形變、塑性形變階

4.顯微觀察(可選):

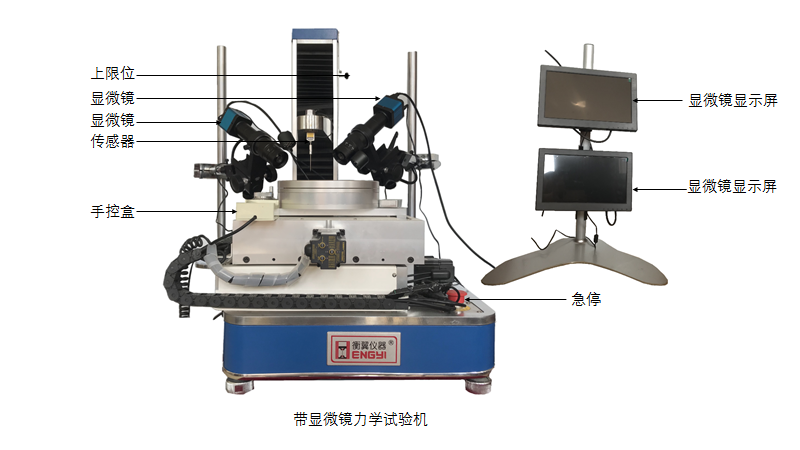

部分測試機配備300倍CCD電子顯微鏡,可實時觀察單根微針在加載過程中的形態變化(如彎曲、裂紋產生),輔助分析斷裂機制.



單根微針顯微力學測試機技術參數

1.  產品規格:   HY-0350

2. 精度等級:   0.5級

3. 負荷: 1N/2.5N/5N/10N/20N/ 50N

4. 有效測力范圍:0.1/100-100

5. 試驗力分辨率,負荷±500000碼;內外不分檔,且全程分辨率不變。

6. 有效試驗寬度:250mm

7. 有效試驗空間:100mm

8. 試驗速度::0.001~300mm/min(任意調)

9.  速度精度:示值的±0.5%以內;

10.位移測量精度:示值的±0.5%以內;

11.變形測量精度:示值的±0.5%以內;

12.應力控速率范圍: 0.005%~6%FS/S

13.應力控速率精度: 速率<0.05%FS/S時,為設定值的±1%以內;速率≥0.05%FS/S時,為設定值的±0.5%以內;

14.應變控速率范圍: 0.002%~6%FS/S

15.應變控速率精度: 速率<0.05%FS/S時,為設定值的±2%以內;速率≥0.05%FS/S時,為設定值的±0.5%以內;

16. 恒力/位移/變形測量范圍:0.5%~100FS

17.恒力/位移/變形測量精度:設定值<10%FS時, 為設定值的±1%以內; 設定值≥10%FS時, 為設定值的±0.1%以內;

18.試臺升降裝置:快/慢兩種速度控制,可點動;

19.試臺安全裝置:電子限位保護

20.試臺返回:手動可以高速度返回試驗初始位置,自動可在試驗結束后自動返回;

21.試驗定時間自動停車,試驗定變形自動停車,試驗定負荷自動停車

22.超載保護:超過大負荷10%時自動保護;

23. 自動診斷功能,定時對測量系統、驅動系統進行過載、過壓、過流、超負荷等檢查,出現異常情況立即進行保護

24.電源功率: 400W

25.主機重量: 75kg

26. 電源電壓:  220V(單相)

27. 主機尺寸:500*600*800mm
